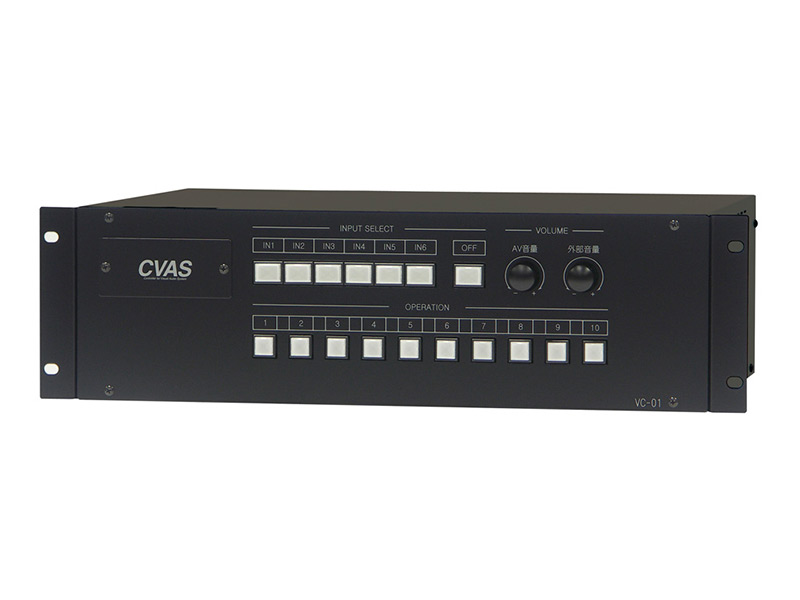

CVAS ALL IN ONE スイッチャー
VC-01
VC-01
オープン価格※
※価格につきましては、取扱販売店へお問い合せください。
3041
4560353282066
デジタルマルチスイッチングで機能。音源ミキサー機能、周辺機器制御機能などをオールインワンパッケージとしたローコストで多用途に対応可能なAVコントローラーです。
- シームレスマルチスイッチャ―機能
- ミキサー・VCA機能
- I/F(インターフェイス)機能
- 選べる操作端末
多彩な機能をワンパッケージ
ローコストで多用途に対応可能なAVコントローラー
スイッチャー、オーディオミキサー、VCA、I/F（インターフェイス）機能から操作端末に到るまで、 すべてを一体化した新しいスイッチャーです。
シンプルなシステム設計ができるため、教室・研修室運用の省力化、簡単化を実現します。
デジタル教材にもマルチに対応でき、使い方が広がります
シームレスマルチスイッチャー機能
VC-01は6入力1出力のスキャンコンバーター内蔵デジタルマルチスイッチャーです。
デジタルまたはアナログ入力された信号はデジタル（ＨＤＭＩまたはＤＶＩ）信号に統一されて出力されます。
HDBaseT出力ポートを備えており、約100m延長可能です。
ミキサー・VCA機能
VC-01は選択中のＡＶ音声とLINE入力×1のミキシング機能を装備してます。
AV音量とLINE音量は独立してボリュームコントロール(VCA)が可能です。
I/F（インターフェイス）機能

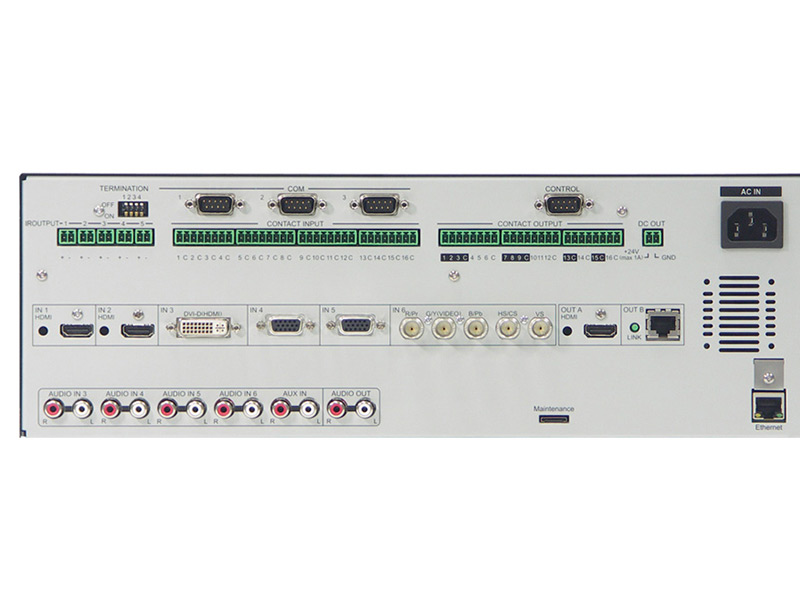

VC-01は、シリアル端子×3、接点出力端子×16、接点入力×16、赤外線リモート端子×5（各40命令）を装備しております。
さらに各メーカーのCEC制御に対応しており、HDMIケーブル一本で制御することも可能です
選べる操作端末

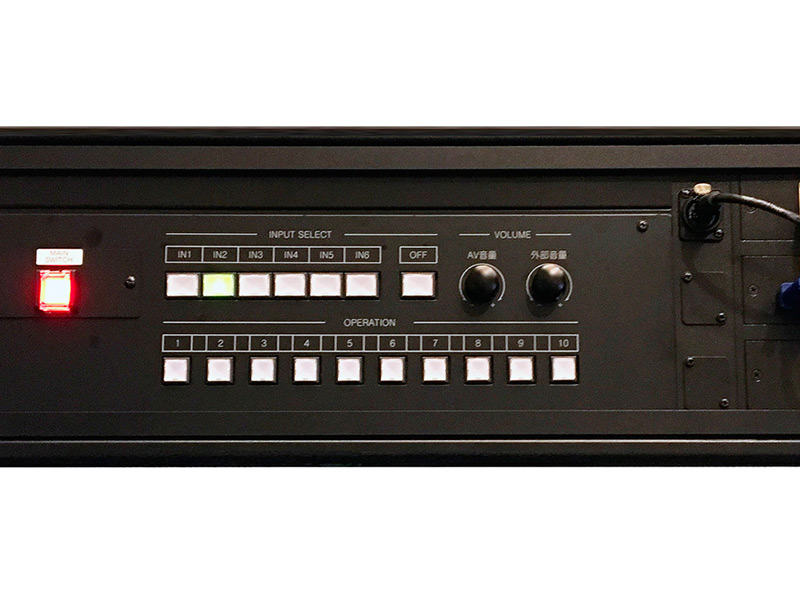

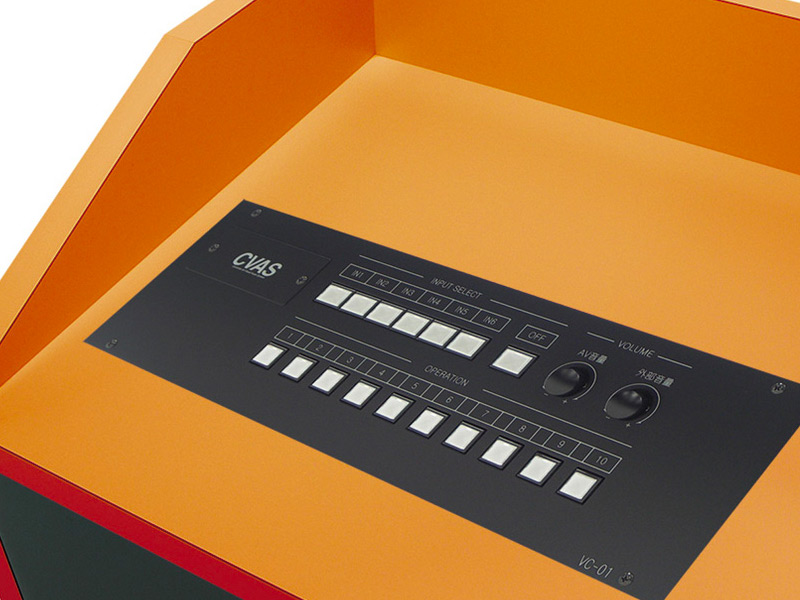

VC-01は、本体前面スイッチ、Webブラウザ、iOSアプリなど様々な操作方法があります。目的にあった操作でお使い下さい。
またRS232C、LANポート、接点入力を有している為、外部制御にも対応してます。
システム例
室内のあらゆるAV機器と接続可能
外観・寸法・各部名称
仕様
スイッチャー部
| 入力信号 | ||
|---|---|---|
| 映像 | HDMI/DVI | 3系統 HDMI ×2(TypeA(メス)）、DVI (DVI-I29pメス）*1 TMDSシングルリンク、HDCP対応、TMDSクロック : 25MHz〜225MHｚ HDMI Deep Color対応*2 / DVI 1.0 ケーブル補償機能搭載、EDIDエミューレート機能搭載 対応フォーマット : VESA、SDTV、HDTV |
| アナログ | 3系統 コンポジットビデオ/アナログRGB/アナログYPbPr自動認識 HDsub15p(メス)×2、5BNC(メス) コンポジットビデオ : 1.0V(p-p)/75Ω アナログRGB : 0.7V(p-p)[Sync on Green時1.0V(p-p)]/75Ω HS/VS TTLレベル、CS TTLレベル、Sync on Green アナログYPbPr : 1.0V(p-p)[Y]/0.7V（p-p)［Pb・Pr］/75Ω EDIDエミュレート機能搭載(HDsub15pのみ対応) 対応フォーマット : NTSC、PAL、VESA、SDTV、HDTV |
|
| 対応フォーマット | NTSC、PAL VESA : ドットクロック 25MHz〜162MHz(VGA〜WUXGA)*3 SDTV/HDTV : 480i/480p/576i/576p/750p/1080i/1080p |
|
| 音声 | デジタルオーディオ | 3系統 HDMI ×2(TypeA(メス)）、DVI (DVI-I29pメス）*4 マルチチャンネルリニアPCM 最大8チャンネル サンプリング周波数 : 32kHz〜192kHz、量子化ビット数 : 16bit〜24bit 基準レベル : -20dBFS、最大入力レベル : 0dBFS |
| アナログオーディオ | 4系統 RCA×4(RCAピンジャック) ステレオL/R アンバランス信号 入力インピーダンス : 24kΩ、基準レベル : -10dBu、最大入力レベル : +10ｄBu |
|
| 外部ライン | 1系統 RCA×1(RCAピンジャック) ステレオL/R アンバランス信号 入力インピーダンス : 24kΩ、基準レベル : -10dBu、最大入力レベル : +10ｄBu |
|
| 出力信号 | ||
| 映像 | HDMI/DVI | 1系統(延長用デジタル信号と分配出力） HDMI（TypeA(メス)) TMDSシングルリンク、HDCP対応、HDMI Deep Color対応*1 / DVI 1.0 対応フォーマット : VESA、SDTV、HDTV |
| 延長用デジタル信号 | 1系統*5(HDMI/DVIと分配出力) RJ45 ケーブル : Cat5e UTPストレート/Cat6 UTPストレート*6 対応フォーマット : VESA、SDTV、HDTV |
|
| 対応フォーマット | VESA : VGA/SVGA/XGA/WXGA(1280x768)/WXGA(1280x800)/Quad-VGA/SXGA/WXGA(1360x768)
WXGA(1366x768)/SXGA+/WXGA+/WXGA++/UXGA/WSXGA+/WUXGA ※WUXGAはReduce Blankingで出力 SDTV/HDTV : 480i/480p/576i/576p/750p/1080i/1080p |
|
| 音声 | デジタルオーディオ | 1系統(2分配出力) HDMI(TypeA(メス))、RJ45 マルチチャンネルリニアPCM 最大8チャンネル サンプリング周波数 : 32kHz〜192kHz、量子化ビット数 : 16bit〜24bit 基準レベル : -20dBFS、最大出力レベル : 0dBFS |
| アナログオーディオ | 1系統 RCA×1（RCAピンジャック) ステレオL/R アンバランス信号 出力インピーダンス : 75Ω、基準レベル : -10sBu、最大出力レベル : +10dBu 選択した入力に外部ライン音声をミキシングして出力*7 |
|
※仕様は予告なく変更する場合がございますのでご了承ください。
本体制御部
| 制御端子 | RS-232C×3 Dsub9p(オス) ※RS-232C/RS-422A/RS-485選択可能 赤外線出力×5 2p端子台 RY接点出力×16 8p端子台×3 接点容量（DC24V 1A・AC125V 0.3A) 無電圧接点入力×16 8p端子台×4 フォトカプラ絶縁による電柱駆動入力電源(負論理) CECによるソース・シンク機器の制御 各HDMI端子（IN1/IN2/OUTA）、延長用デジタル端子 |
|---|---|
| 本体制御端子 | RS-232C×1 Dsub9p(オス) Ethernet×1 RJ45 10Base-T/100Base-Tx ※Webサーバー用と兼用 |
| マクロスイッチ | 10操作 ※無電圧接点入力にスイッチを増設することで最大26操作まで増設可能 |
| 音量調整 | 2系統 スイッチャー音声、外部ライン |
| 消費電力 | 43W(DC OUT接続時 最大75W) |
| 動作電源 | AC100V 50/60Hz |
| DC24V出力 | 1A |
| 動作温度 | 0℃〜40℃ |
| 動作湿度 | 30%〜85%(結露しないこと) |
| 外形寸法 | 幅430mm 高さ132mm 奥行き336mm(本体のみ、突起部含まず) 幅482mm 高さ132mm 奥行き336mm(ラックマウント金具取付時、EIA規格3Uサイズ) |
| 質量 | 9.0Kg |
※仕様は予告なく変更する場合がございますのでご了承ください。
